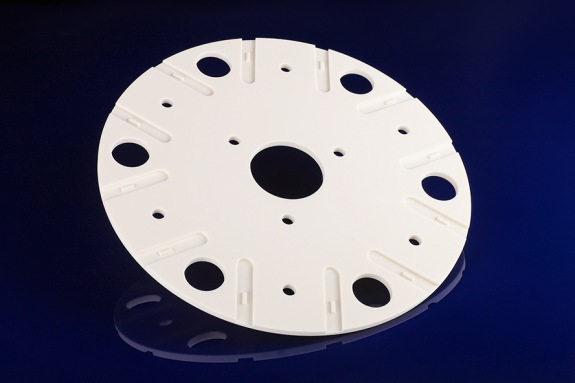

氧化鋁微孔陶瓷吸盤

一、什么是氧化鋁微孔陶瓷吸盤？

它是一種由高純度氧化鋁陶瓷制成的盤狀或板狀部件，其核心特征在于內部或表面分布著數量巨大、孔徑均勻且相互連通的微米級/亞微米級孔洞（孔徑通常在0.1-10微米范圍內可調）。

工作原理：
通過真空系統從吸盤背面抽氣，氣體經由吸盤內部的微孔道，均勻地從整個吸附面逸出或形成負壓，從而在吸附面與被吸附物（如晶圓、玻璃面板）之間形成均勻的“氣墊”或直接的真空吸附力，實現平整、穩定且無損傷的固定。

二、核心特點

與傳統的多孔金屬吸盤或靜電吸盤相比，氧化鋁微孔陶瓷吸盤具有以下突出特點：

1. 超凡的平整度與穩定性：

   • 陶瓷材料剛性好，熱膨脹系數低，不易變形，能在真空、高溫等惡劣環境下保持極高的平面度（通?？蛇_(dá)μm級），確保被吸附物的平面精度。

2. 極致均勻的吸附力與熱傳導：

   • 吸附均勻：均勻分布的微孔使得整個吸附面的真空壓力分布極其均勻，避免了局部應力，防止被吸附物（如超薄晶圓）翹曲或破裂。

   • 傳熱均勻：微孔結構同樣促進了熱量的均勻傳導。結合氧化鋁自身良好的導熱性，吸盤可作為一個優秀的熱交換平臺，在工藝中實現快速、均勻的升溫和冷卻。

3. 超高潔凈度與化學惰性：

   • 無污染：高純氧化鋁自身無釋氣、無金屬離子污染，微孔結構也經過精密處理，不易吸附和釋放顆粒。

   • 耐腐蝕：能抵抗絕大部分等離子體和濕法化學品的腐蝕，使用壽命長，維護周期長。

4. 優異的耐磨性與耐用性：

   • 氧化鋁硬度極高，表面經精密拋光后，不易被劃傷，也能承受晶圓或機械手的反復摩擦，長期保持光滑表面。

5. 精細的孔徑與流量控制：

   • 微孔孔徑和孔隙率可以根據工藝需求進行精確設計和制造，從而控制氣體流量和吸附力，適用于不同重量、尺寸和材質的工件。

6. 避免靜電損傷：

   • 與靜電吸盤相比，它是一種純機械式吸附，完全避免了靜電放電對敏感電子元件（如已部分加工的芯片）造成潛在損傷的風險。

三、主要應用場景

氧化鋁微孔陶瓷吸盤主要應用于對平整度、潔凈度、溫度均勻性要求極高的先進制造領域：

1. 半導體制造：

   • 光刻：在步進掃描光刻機中，用于吸附和固定晶圓，確保曝光時晶圓絕對平整（防止離焦），并精確控制晶圓溫度以抵消曝光熱效應。

   • 芯片測試：在晶圓級測試和老化測試中，作為測試臺承載晶圓，提供穩定的電學接觸平臺和散熱通道。

   • 封裝：在臨時鍵合/解鍵合等先進封裝工藝中，用于吸附和傳輸超薄的晶圓或載體。

2. 平板顯示制造：

   • 用于吸附和固定大尺寸的玻璃基板或柔性O(shè)LED面板，在切割、檢測、搬運等工序中，防止其因自重下垂或受力不均而破損。

3. 精密電子組裝與檢測：

   • 在貼裝、邦定、AOI檢測等工序中，用于固定印刷電路板或微型元件。

4. 激光加工：

   • 在激光切割、鉆孔、焊接等過程中，固定工件，并利用其良好的導熱性迅速散去激光產生的熱量，減少熱變形。

5. 其他高端科研與工業領域：

   • 如精密光學元件的加工與檢測、真空環境下的樣品固定等。

總結

氧化鋁微孔陶瓷吸盤是材料科學、精密制造與特定工藝需求完美結合的產物。它憑借氧化鋁陶瓷的本征優勢和微孔結構的巧妙設計，解決了高端制造中 “如何既牢固又輕柔地固定高價值精密工件” 的核心難題，成為半導體、顯示面板等行業追求更高良率、更精細工藝不可或缺的關鍵部件。隨著工件變得更大、更薄、更精密，對其性能的要求也將持續提高。
